FCU MAINTENANCE · FAN COIL DIAGNOSIS

صيانة وحدات FCU — شخّص الهواء والتحكم والمياه قبل الإصلاح

وحدة Fan Coil تجمع مروحة وملفًا وفلترًا وتصريفًا وتحكمًا، وقد ترتبط بجانب مياه وصمامات حسب تصميم المشروع. لذلك نبدأ من العَرَض داخل الوحدة ثم نوسّع الفحص إلى النظام المغذي فقط عندما تشير النتائج إلى ذلك.

FCU لا تبردضعف الهواءالمروحة لا تعملتسرب ماءThermostat / Control

لطلب سعر فوري أرسل واتساب لطلب سعر اتصل بنا

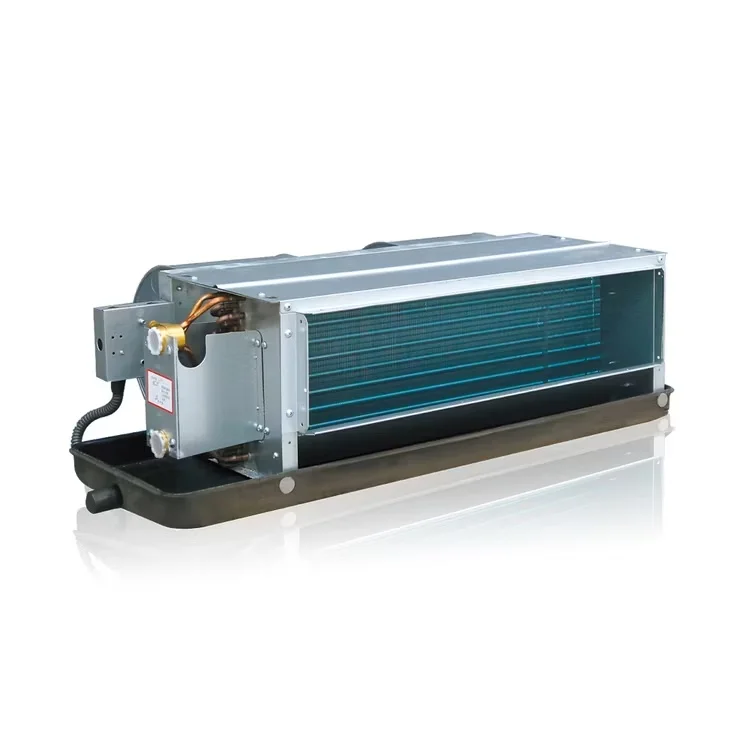

وحدة FCU Fan Coil توضح الملف وحوض التصريف ومكونات الوحدة الطرفية — صورة توضيحية لوحدة Fan Coil. التكوين الفعلي والمكونات ومواضع التوصيلات تختلف حسب الشركة والموديل وتصميم المشروع.

الفرق الذي يحدد مسار الصيانة

هل العطل داخل FCU نفسها، أم في النظام الذي يغذيها؟

وجود ضعف تبريد في الوحدة لا يحدد السبب وحده. نبدأ من الوحدة المتأثرة، ثم ننتقل إلى جانب المياه أو التحكم المركزي أو المصدر المغذي عند وجود دليل من الفحص.

داخل الوحدة · LOCAL FCU

عناصر يمكن أن يكون العطل محليًا فيها

الفحص يركز على تشغيل الوحدة وتدفق الهواء والمكونات التي يمكن الوصول إليها داخل FCU قبل توسيع نطاق التشخيص.

FanFilterCoilDrain PanDrainageThermostat / ControlElectrical

النظام المغذي · SYSTEM SIDE

عناصر تُفحص عندما تشير الحالة إليها

إذا لم يكن السبب محليًا، يُراجع جانب المياه والصمام والتوصيلات والتحكم المرتبط بالنظام، ومصدر المياه المبردة عند الحاجة وبحسب تصميم المشروع.

Water FlowValveWater ConnectionsCentral ControlChilled-water Source

منطق التشخيص

من العَرَض إلى الإصلاح الصحيح — دون القفز إلى سبب غير مثبت.

هذا التسلسل يحافظ على الفصل بين عطل الوحدة نفسها وعطل النظام المغذي.

العَرَضتبريد ضعيف، توقف، تسرب، صوت أو ضعف هواء.

Airflow / Fanالهواء والمروحة والفلتر وحالة المسار.

Controlالترموستات والاستجابة والتحكم المحلي.

Water / Valve / Coilيُفحص جانب المياه والملف والصمام حسب النتائج.

Drainage / Electricalالتصريف والتغذية والعناصر التشغيلية المرتبطة.

Correct Repairالإصلاح المناسب ثم اختبار استقرار التشغيل.

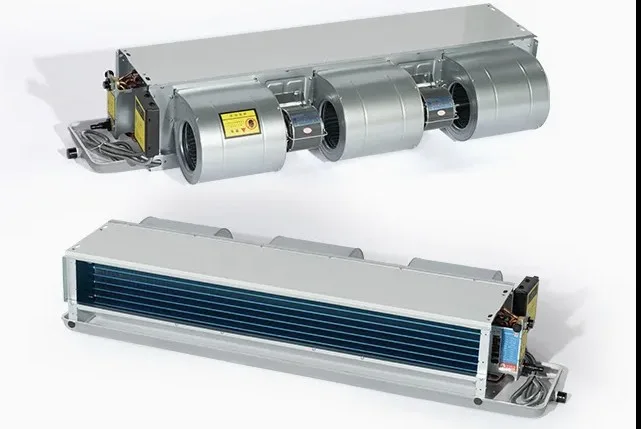

وحدة Fan Coil توضح مجموعة المراوح والملف داخل FCU — المروحة والملف عنصران أساسيان في FCU، لكن التشخيص لا يتوقف عندهما؛ الفلتر والتصريف والتحكم وجانب المياه قد يغيّرون نتيجة الفحص.

ما الذي يُفحص داخل FCU؟

كل جزء له أثر مختلف على الهواء والتبريد والتصريف.

لا تُستبدل قطعة ولا تُعتمد نتيجة من صورة واحدة؛ المكونات أدناه نقاط فحص، وليست أسبابًا مفترضة.

Fan / Motorالتشغيل، السرعة، الصوت والاهتزاز وتدفق الهواء.

Filterحالة الفلتر والانسداد عند ثبوت تأثيره على الهواء.

Coilحالة الملف وتبادل الحرارة وعلاقة ذلك بنتيجة فحص المياه والهواء.

Drain Pan / Drainageمصدر الماء، الحوض، مسار الصرف والتكثف.

Thermostat / Controllerالأمر المطلوب، الاستجابة، والحالة التشغيلية الظاهرة.

Valve / Water Connectionsتُفحص عندما يوجّه التشخيص إلى جانب المياه، وبحسب تكوين المشروع.

Symptom → Start Point

صف ما تراه؛ نحن نحدد من أين يبدأ الفحص.

الجدول يوضح نقطة البداية فقط، وليس تشخيصًا نهائيًا للعطل.

العَرَض

ابدأ الفحص من

ثم وسّع الفحص عند الحاجة إلى

FCU لا تبرد / التبريد ضعيف

Airflow + Fan + Control

Coil / Water side / Valve ثم النظام المغذي إذا أشارت النتائج لذلك.

ضعف تدفق الهواء

Filter + Fan + Air Path

الملف وحالة التشغيل إذا استمر الضعف بعد التحقق من جانب الهواء.

المروحة لا تعمل

Fan / Motor + Control + Electrical

التحكم المرتبط بالنظام فقط عند وجود مؤشر على أن الأمر التشغيلي لا يصل للوحدة.

FCU تسرب ماء

Drain Pan + Drainage

حالة الوحدة والتكثف وعناصر التشغيل المرتبطة بعد تحديد مصدر الماء.

صوت أو اهتزاز غير طبيعي

Fan + Mounting + Moving Parts

بقية الوحدة حسب مصدر الصوت والحالة التشغيلية أثناء ظهوره.

Thermostat لا يستجيب

Controller + Local Control

Electrical / Central Control حسب نوع النظام ونتائج الفحص.

وحدة واحدة لا تبرد ≠ مشكلة في الشيلر مباشرة.

إذا كانت المشكلة محصورة في FCU واحدة، يبدأ الفحص من الوحدة نفسها والتحكم المحلي والهواء والتصريف، ثم جانب المياه المرتبط بها. أما إذا ظهرت مؤشرات مشتركة على عدة وحدات، عندها يتوسع التشخيص إلى النظام المغذي. لا نثبت Water Flow أو Water Temperature أو Valve Size أو أي قيمة تشغيلية من دون بيانات الموقع والكتالوج.

صور مرتبطة بنقاط الفحص

الوصول، الفلتر، وجانب المياه — أجزاء مختلفة من نفس التشخيص.

الصور توضيحية لأن شكل FCU وترتيب مكوناتها يختلف حسب المشروع والموديل.

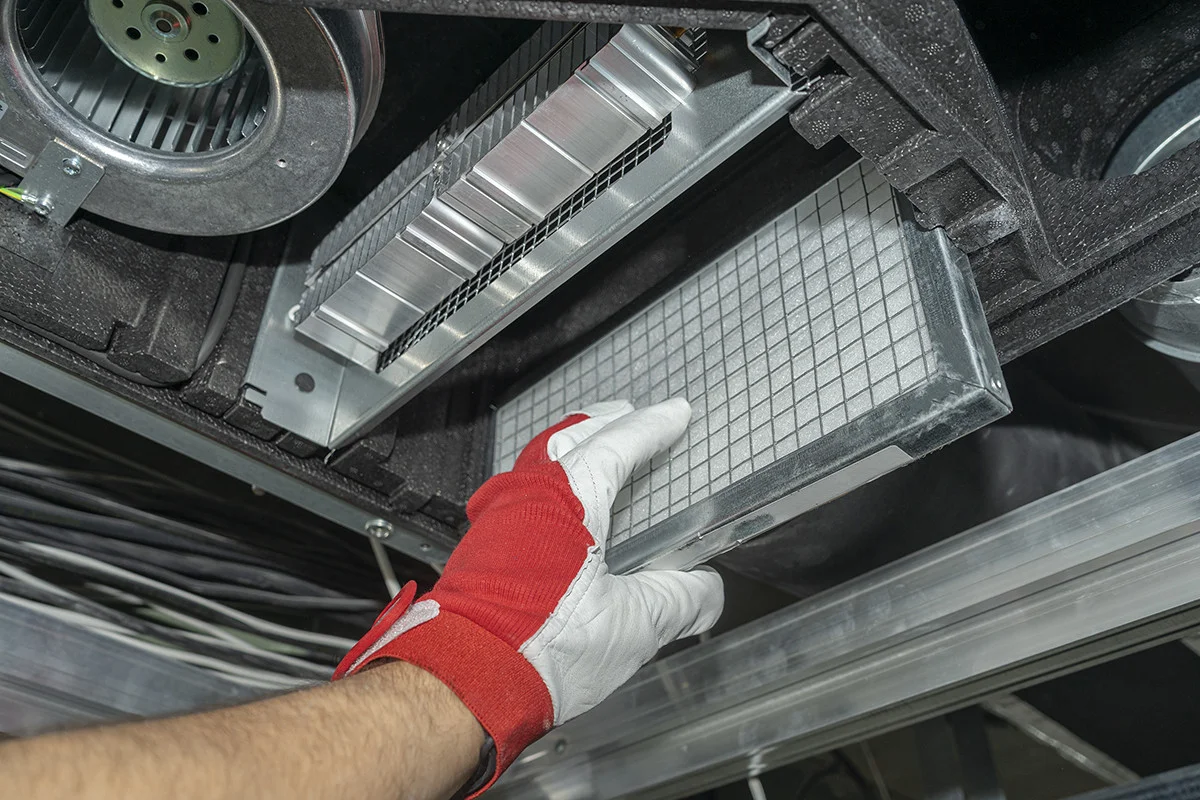

إزالة فلتر من وحدة FCU أثناء فحص وصيانة مسار الهواء — **Filter / Airflow**فحص الفلتر جزء من مسار الهواء، لكنه لا يُعتبر سبب ضعف التبريد إلا بعد معاينة الحالة.

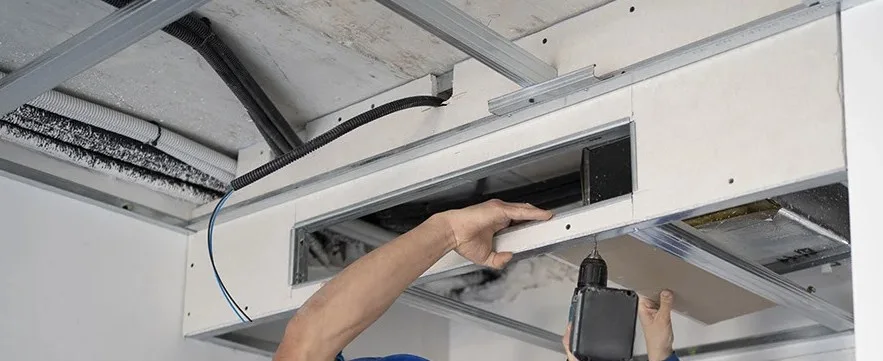

فني يصل إلى وحدة تكييف مخفية في السقف لإجراء الفحص والصيانة — **Service Access**الوصول الآمن والواضح للوحدة مهم لفحص المروحة والملف والتصريف والتحكم.

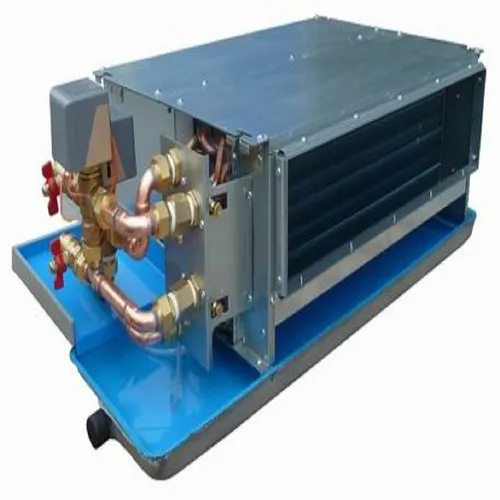

وحدة FCU مع صمامات وتوصيلات مياه وحوض تصريف — **Water Side / Valve**الصمام وتوصيلات المياه تُفحص حسب تصميم النظام وعندما تقود نتائج التشخيص إلى هذا الجانب.

قبل التواصل

ثلاث معلومات تختصر بداية التشخيص.

1صورة الوحدة أو الترموستات

صورة واضحة تساعد على معرفة نوع الوحدة والتحكم دون تخمين.

2صف العَرَض كما يحدث

لا تبرد، هواء ضعيف، المروحة متوقفة، تسرب ماء، صوت أو عدم استجابة.

3وحدة واحدة أم عدة وحدات؟

هذه المعلومة تفصل مبكرًا بين احتمال محلي داخل FCU ومشكلة أوسع في النظام.

الخدمة المرتبطة

هل المطلوب صيانة FCU أم اختيار وتوريد وحدة جديدة؟

أسئلة صيانة FCU

إجابات مباشرة قبل طلب الخدمة.

FCU لا تبرد، هل يعني أن المشكلة من الشيلر أو المياه؟

لا. يبدأ التشخيص من الوحدة نفسها وتدفق الهواء والمروحة والتحكم، ثم يُفحص جانب المياه والصمام والملف والنظام المغذي إذا أشارت النتائج إلى ذلك.

لماذا تسرب وحدة FCU ماء؟

يجب تحديد مصدر الماء أولًا. يُفحص حوض التصريف ومسار الصرف وحالة الوحدة والتكثف، ثم تُراجع بقية العناصر حسب نتيجة الفحص دون افتراض سبب واحد.

هل تنظيف FCU يحل ضعف التبريد دائمًا؟

لا. اتساخ الفلتر أو الملف قد يؤثر عند ثبوت الحالة، لكن ضعف التبريد قد يرتبط أيضًا بالمروحة أو التحكم أو جانب المياه أو عناصر تشغيلية أخرى.

ماذا يعني أن FCU واحدة لا تعمل بينما الوحدات الأخرى تعمل؟

هذا يوجه التشخيص أولًا إلى الوحدة المتأثرة والتحكم المحلي والمروحة والتصريف وجانب المياه المرتبط بها، ثم يمتد الفحص إلى النظام المغذي عند الحاجة.

ماذا أرسل لسواني قبل طلب صيانة FCU؟

أرسل صورة للوحدة أو الترموستات، وصفًا واضحًا للعطل، وحدد هل المشكلة في وحدة واحدة أو عدة وحدات. صورة أو فيديو للتسرب أو الصوت يفيد أيضًا إن وُجد.

تواصل مباشر

أرسل العَرَض وحدد هل المشكلة في FCU واحدة أم عدة وحدات.

صورة الوحدة أو الترموستات مع وصف المشكلة تساعد على تحديد نطاق الفحص قبل الزيارة.
