VRF MAINTENANCE · SYSTEM DIAGNOSIS
صيانة أنظمة VRF — التشخيص يبدأ من مكان العطل داخل النظام
نظام VRF مترابط: العَرَض في وحدة واحدة قد يكون من الوحدة نفسها أو التحكم أو الاتصال أو شبكة النظام أو الوحدة الخارجية أو دائرة التبريد. لذلك نحدد نطاق العطل أولًا ثم نتتبع السبب قبل الإصلاح.
بعض الوحدات لا تبردError CodeCommunicationControllerتسرب ماء
أول سؤال في التشخيص
هل العطل في وحدة واحدة، بعض الوحدات، أم النظام كاملًا؟
مكان ظهور العطل يغيّر مسار الفحص. اختر الحالة الأقرب لترى أين يبدأ التشخيص، دون افتراض السبب مسبقًا.
ابدأ من الوحدة المتأثرة — ثم اربطها بالنظام عند الحاجة.
يُفحص تشغيل الوحدة الداخلية والتحكم المحلي والاتصال المرتبط بها وحالة المروحة والتصريف، ثم يُتتبع ارتباطها ببقية النظام إذا لم يكن السبب محليًا.
Indoor UnitControllerCommunicationFanDrainage
مقارنة الوحدات المتأثرة بغير المتأثرة تحدد اتجاه الفحص.
تُراجع الوحدات المتأثرة كمجموعة، وعلاقتها بالتحكم والاتصال والتفرعات وشبكة التبريد والوحدة الخارجية، بدل التعامل مع كل وحدة كأنها نظام مستقل.
Multiple Indoor UnitsNetworkControlsBranchingRefrigeration
عند توقف النظام أو إعادة التشغيل المتكرر يصبح الفحص System-wide.
يبدأ الفحص من حالة النظام والأكواد والحمايات والاتصال والتغذية والتحكم، ثم ينتقل إلى الدائرة أو المكونات التي تشير إليها نتائج التشخيص ومرجع النظام.
Error / ProtectionOutdoorElectricalCommunicationControl
تسرب الماء من وحدة داخلية له مسار فحص مختلف عن ضعف التبريد.
يُحدد مصدر الماء وحالة التصريف والوحدة المتأثرة أولًا، ثم تُراجع بقية عناصر التشغيل إذا ظهرت مؤشرات على مشكلة أوسع.
DrainageIndoor UnitOperating State
منطق الصيانة
العطل لا يُقرأ من الكود وحده.
المسار الصحيح هو ربط العَرَض بحالة النظام ثم استخدام الكود والاتصال والقياسات والفحص لتحديد السبب الفعلي.
VRF تحديدًا
Error Code وCommunication أدلة تشخيص — وليسا حكمًا نهائيًا.
أكواد VRF ومعانيها وإجراءات الاختبار تختلف حسب الشركة والموديل، لذلك لا نثبت معنى كود أو قيمة اتصال دون مرجع النظام.
ظهر كود عطل؟ احفظه كما هو.
صورة الشاشة مع الشركة والموديل ومكان ظهور الكود أفضل من وصف عام مثل «المكيف يفصل».
- لا نستنتج القطعة من الكود وحده.
- يُراجع الكود وفق مرجع الشركة والموديل.
- يُربط الكود بحالة الوحدات ونتيجة الفحص.
وحدة لا تستجيب؟ قد تكون المشكلة في الاتصال أو التحكم.
يُفحص مسار الاتصال وحالة التحكم وعلاقة الوحدة ببقية النظام، مع الرجوع إلى إعدادات وتعريفات النظام الخاصة بالموديل عند الحاجة.
- Controller / Thermostat
- Communication Network
- Indoor ↔ Outdoor relationship
ضعف التبريد لا يعني تلقائيًا نقص الفريون.
في VRF نحدد أولًا أين يظهر العطل، ثم نراجع الأكواد والاتصال والتحكم والكهرباء وحالة الوحدات. دائرة التبريد تُفحص عندما تقود نتائج التشخيص إليها؛ ولا يتم تثبيت Refrigerant Charge أو Pressure أو Temperature Limits دون بيانات النظام والمرجع الفني.

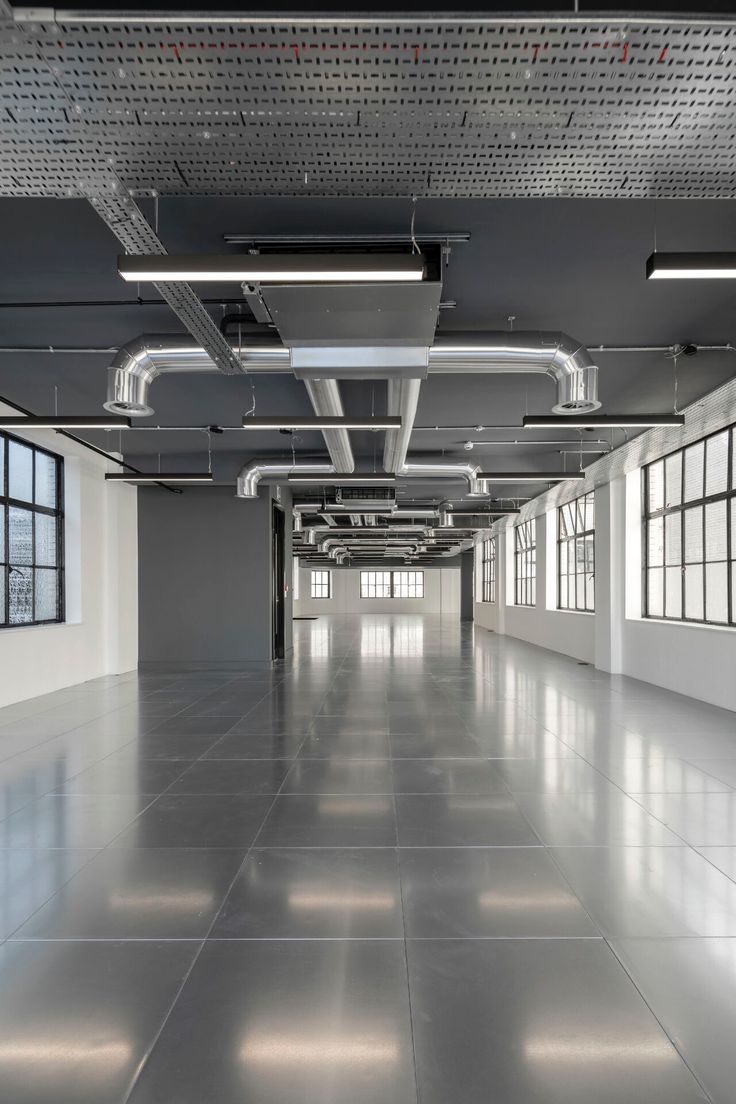

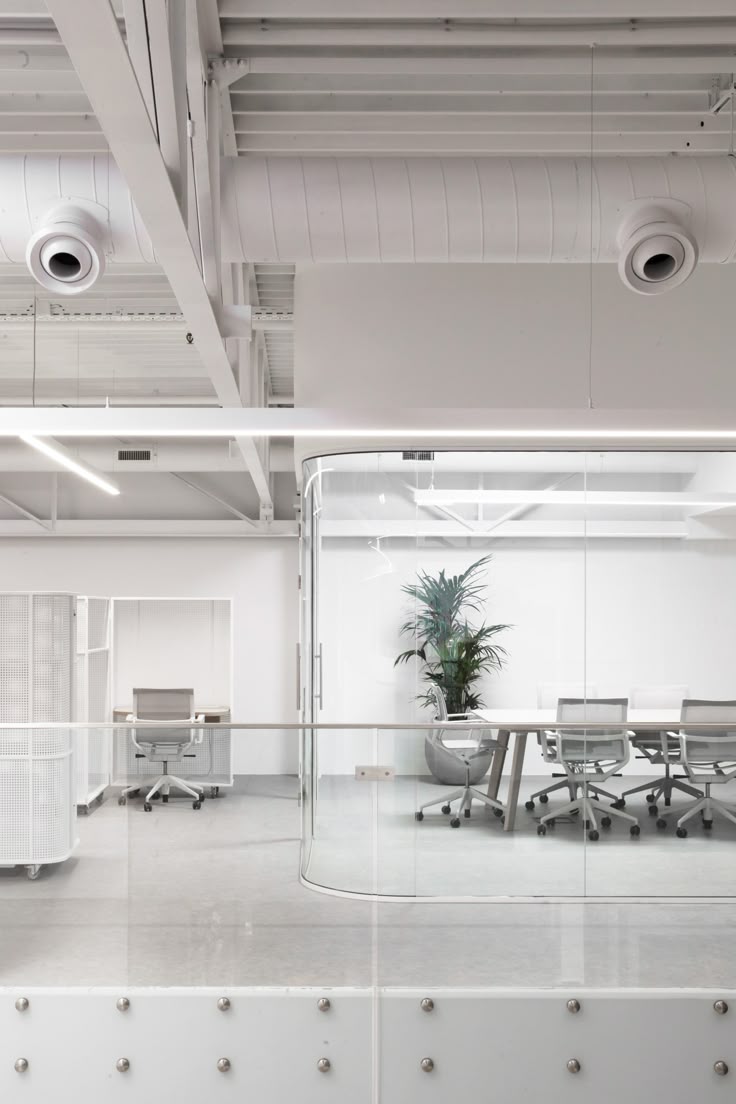

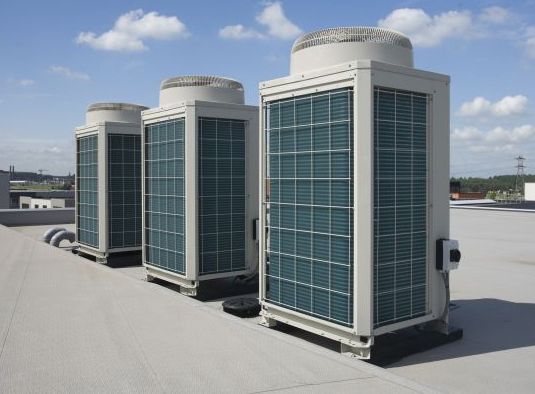

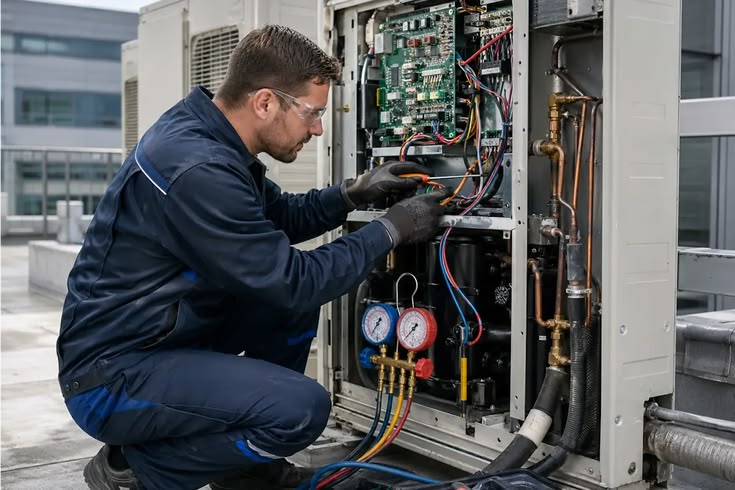

بيئة أنظمة VRF
صور توضيحية من المساحات والوحدات المرتبطة بنظام VRF.
المقصود هنا توضيح بيئة النظام بين المساحات الداخلية والوحدات الخارجية وأعمال الفحص الميداني، دون افتراض موديل أو بيانات تشغيل.
الأعراض التي نبدأ منها
ما الذي يحدث في النظام الآن؟
صف العَرَض كما تراه؛ التشخيص يحدد السبب بعد ذلك.
قبل التواصل
أرسل أربع معلومات تختصر التشخيص الأولي.
صورة واضحة لـError Code أو Controller إذا ظهر شيء على الشاشة.
صورة بيانات الوحدة أفضل من كتابة معلومات غير مؤكدة.
وحدة واحدة، بعض الوحدات، أم النظام كاملًا؟
مثل تسرب الماء أو الصوت أو توقف وحدة محددة إن أمكن.
الخدمة المرتبطة
هل المطلوب صيانة النظام أم نظام VRF جديد؟
أسئلة صيانة VRF
إجابات مباشرة قبل طلب الصيانة.
بعض وحدات VRF تبرد وأخرى لا، أين يكون العطل؟
لا يمكن افتراض سبب واحد. يبدأ الفحص بتحديد الوحدات المتأثرة ومقارنتها بالبقية، ثم فحص الوحدة الداخلية والتحكم والاتصال وعلاقة الحالة بشبكة النظام والوحدة الخارجية ودائرة التبريد حسب النتائج.
هل Error Code يحدد القطعة التالفة مباشرة؟
لا. معنى الكود يختلف حسب الشركة والموديل، وقد يكون مؤشرًا على حالة أو حماية أو اتصال. يُستخدم الكود مع مرجع النظام ونتائج الفحص، وليس كبديل عن التشخيص.
هل ضعف تبريد VRF يعني أن النظام يحتاج فريون؟
ليس بالضرورة. ضعف التبريد قد يرتبط بوحدة داخلية أو تحكم أو اتصال أو تشغيل كهربائي أو دائرة التبريد. يتم تحديد السبب قبل أي قرار متعلق بالشحنة.
لماذا وحدة داخلية واحدة لا تعمل بينما بقية وحدات VRF تعمل؟
قد تكون المشكلة محلية في الوحدة أو التحكم المرتبط بها، وقد تكون مرتبطة بالاتصال أو بعلاقة تلك الوحدة بالشبكة. لذلك يبدأ الفحص من الوحدة المتأثرة ثم يمتد إلى النظام عند الحاجة.
ماذا أرسل لسواني قبل زيارة صيانة VRF؟
أرسل صورة كود العطل أو شاشة التحكم إن وُجدت، واسم الشركة والموديل إن كان ظاهرًا، وحدد هل المشكلة في وحدة واحدة أو عدة وحدات أو النظام كاملًا، وأرفق صورة أو فيديو واضحًا للعَرَض إن أمكن.
